Як вибрати частотний перетворювач для двигуна
Частотний перетворювач (його ще називають частотником, інвертором, ПЧ або VFD) змінює швидкість обертання асинхронного двигуна, дає плавний пуск і зменшує витрату електроенергії на насосах та вентиляторах. Якщо вибрати модель навмання, двигун гріється, привід вимикається на розгоні, а гроші йдуть на зайву потужність.
У цьому порадникові ми розібрали вибір частотного перетворювача за п’ять кроків: від шильдика двигуна до умов встановлення. Є таблиці орієнтовних струмів, порівняння з пристроєм плавного пуску, правила підключення, типові аварії та відповіді на запитання покупців. Ми в ElectroEU щодня підбираємо перетворювачі частоти, ПЛК і датчики: нове та перевірене вживане обладнання відомих брендів, таких як Danfoss, Siemens, Lenze, ABB, Delta, INVT, Mitsubishi Electric та інших, склад у Києві, доставка по Україні. Якщо хочете швидше, надішліть фото шильдика двигуна, і менеджер підбере модель із наявності.
Що таке частотний перетворювач і для чого він потрібен

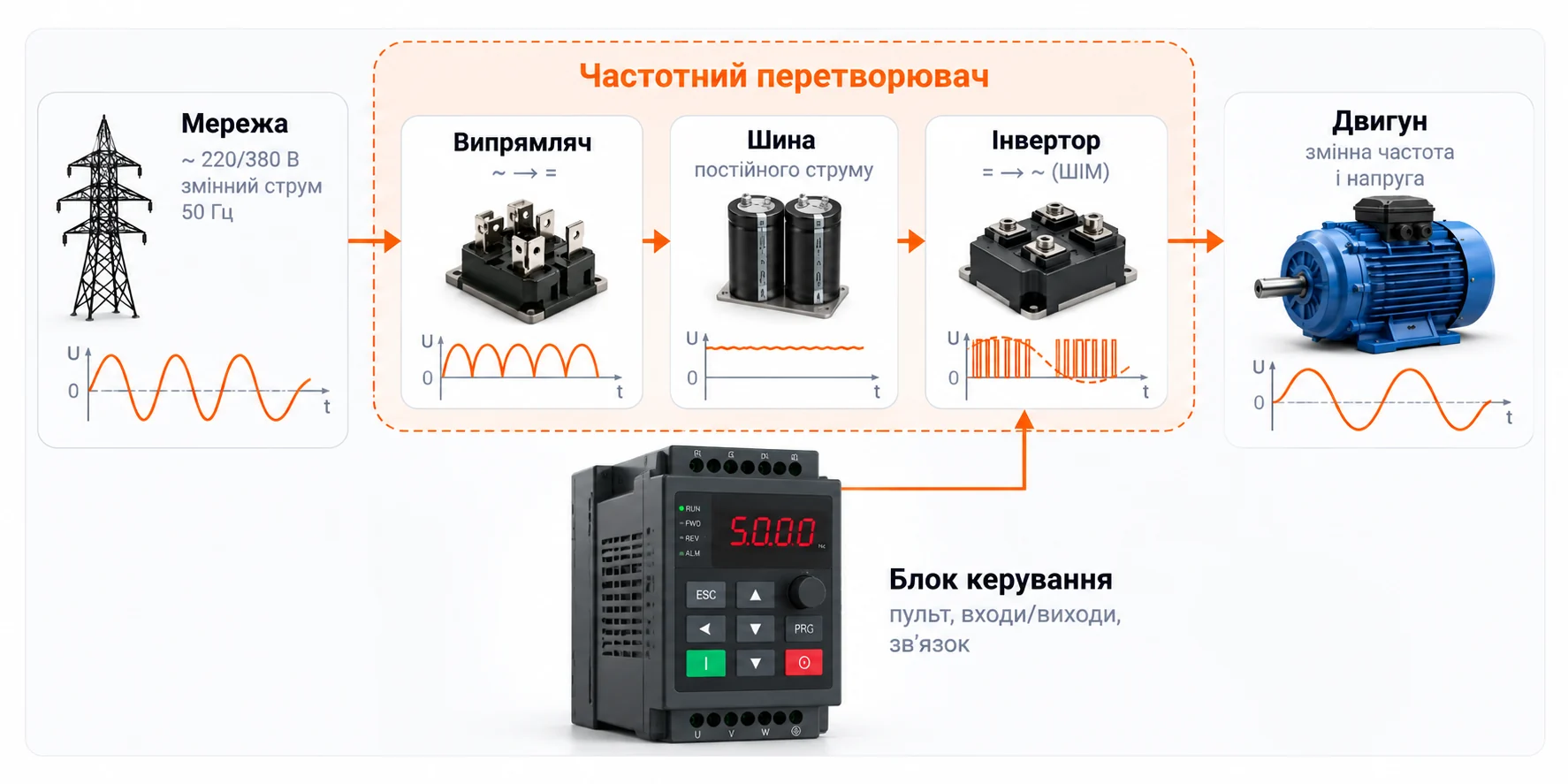

Усередині частотник виконує три дії. Спочатку випрямляч перетворює мережеву змінну напругу на постійну. Потім конденсатори ланки постійного струму згладжують її. Нарешті інвертор нарізає цю напругу імпульсами (ШІМ) і формує для двигуна змінну напругу потрібної частоти. Чим вища частота, тим швидше обертається вал, а блок керування узгоджує зі швидкістю й напругу, щоб двигун не втрачав момент.
Навіщо це на практиці:
- М’який пуск. При прямому пуску двигун споживає струм приблизно в 6–7 разів більший за номінальний (за даними каталогів ABB, а в окремих двигунів і більше), і мережа та механіка отримують удар. Перетворювач піднімає швидкість плавно й обмежує струм.
- Керування швидкістю без редукторів, варіаторів і дроселювання заслінкою: потрібну подачу задає частота.
- Економія електроенергії там, де навантаження залежить від швидкості: насоси, вентилятори, компресори.
- Захист двигуна від перевантаження, обриву фази, перегріву, короткого замикання та перекосу напруги.
- Керування від автоматики: сигнали 0–10 В і 4–20 мА, дискретні входи, ПІД-регулятор, зв’язок із ПЛК.
Крок 1. Як підібрати частотний перетворювач за потужністю й струмом двигуна

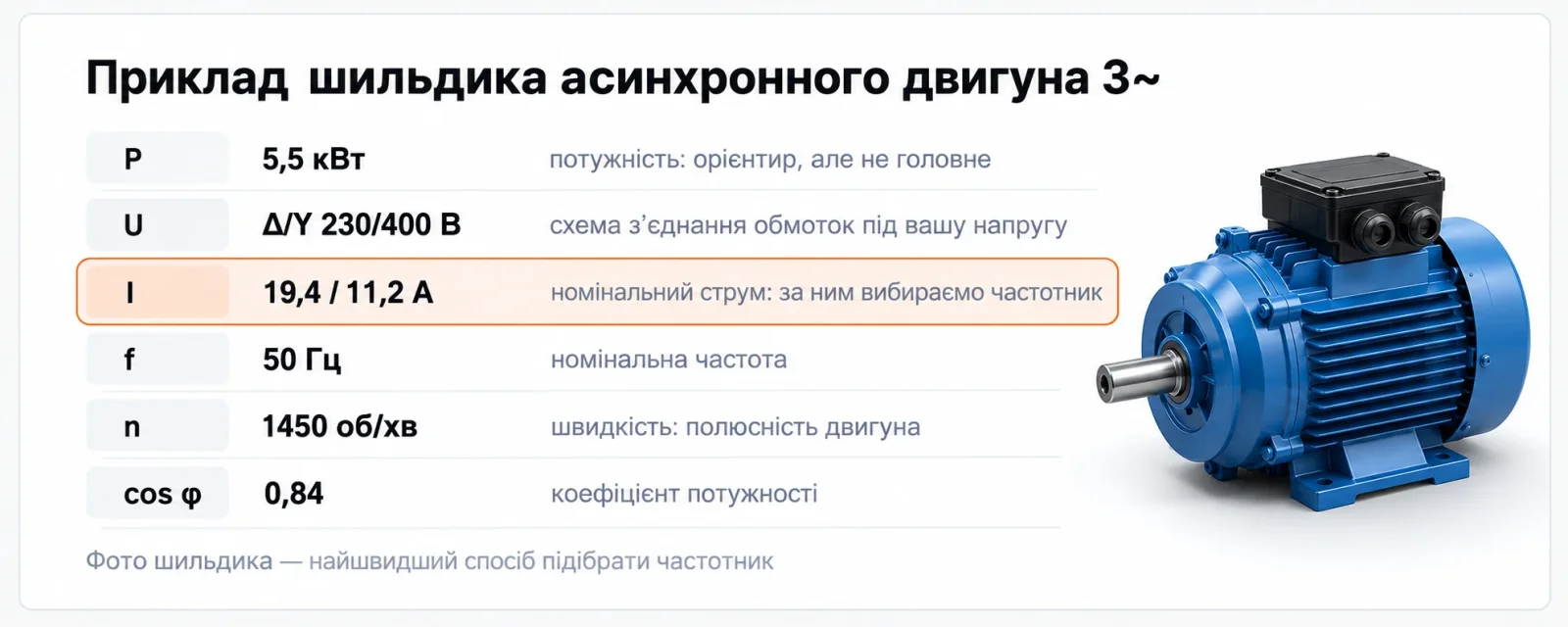

Починайте з номінального струму двигуна зі шильдика: перетворювач має віддавати його без перевантаження. Потужність у кіловатах лише орієнтир, адже двигуни однієї потужності мають різний струм, а перетворювач нагрівається саме від струму. Для важкого пуску беріть запас за струмом або наступну ступінь потужності.
Якщо шильдика під рукою немає, орієнтовний струм чотириполюсного двигуна на 380–400 В можна оцінити за таблицею. Значення для 5,5–22 кВт звірені з каталогом ABB на двигуни 400 В, 50 Гц, решта наближені. У двигунів різних виробників і класів ефективності струм відрізняється, тому остаточне слово за шильдиком.
| Потужність двигуна, кВт | Орієнтовний струм, А | Перетворювач: струм не менший, А |
|---|---|---|
| 0,75 | ≈ 1,9–2 | 2 |
| 1,5 | ≈ 3,5 | 3,5–4 |
| 2,2 | ≈ 5 | 5–5,5 |
| 4 | ≈ 8,5 | 9 |
| 5,5 | ≈ 10,6–11,5 | 11,5–12 |
| 7,5 | ≈ 14–15,5 | 16 |
| 11 | ≈ 21,5–22 | 23 |
| 15 | ≈ 29–30 | 31 |
| 22 | ≈ 40–43 | 45 |
Крок 2. Тип навантаження: який частотник для насоса, конвеєра чи вентилятора
Від механізму залежить, яку потужність і який режим брати. У багатьох перетворювачів паспортна потужність вказана для двох режимів: для постійного моменту (важкий режим) і для вентиляторного моменту (легкий режим). Одна й та сама модель у другому режимі тягне більший двигун, тому дивіться, для якого режиму наведено потужність у каталозі.
| Навантаження | Приклади | Особливість | Що вибрати |
|---|---|---|---|
| Постійний момент | конвеєри, екструдери, змішувачі, лебідки | момент майже не залежить від швидкості | запас за струмом; на малих обертах краще векторне керування |

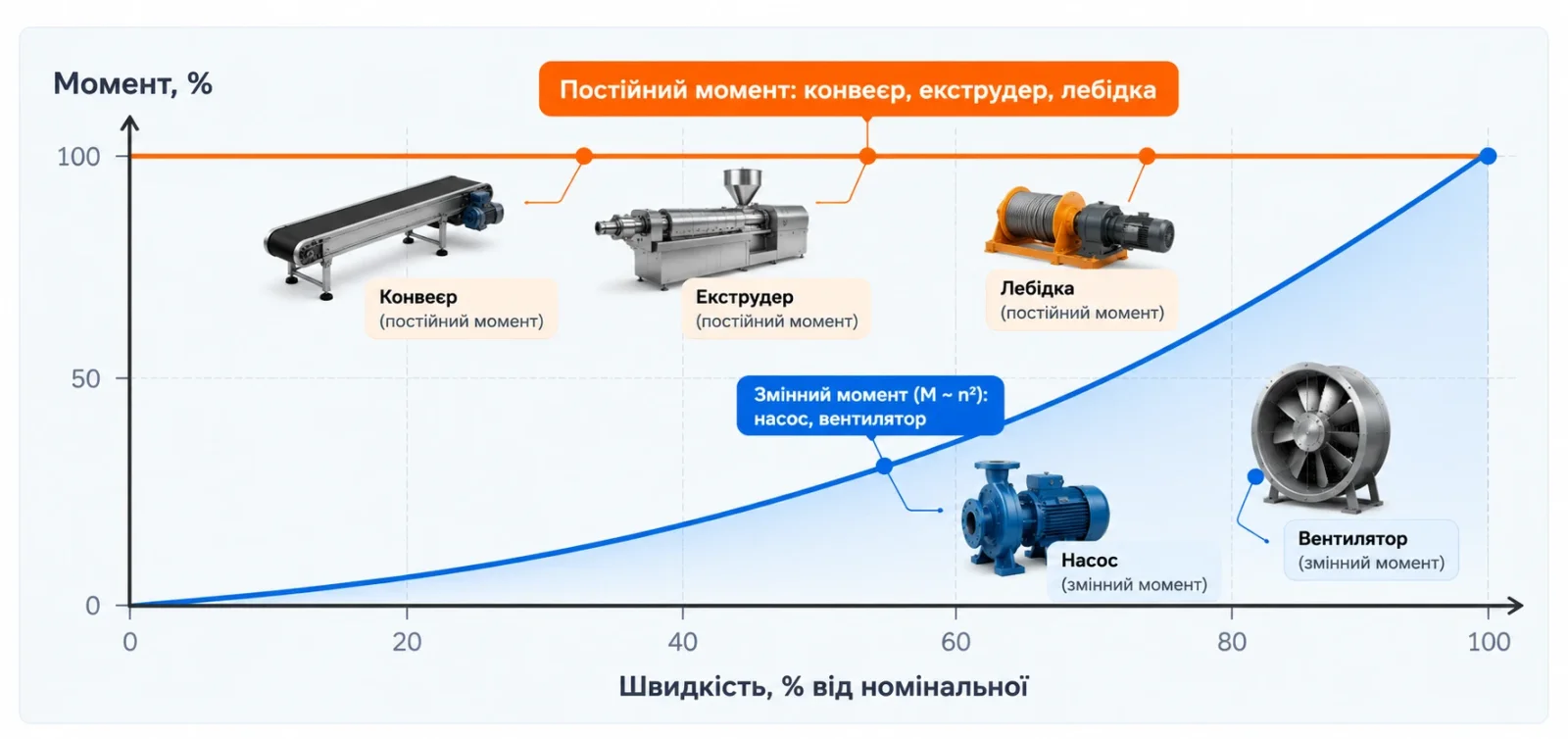

| Змінний момент | насоси, вентилятори | момент ~ n², потужність ~ n³ | скалярне керування, ПІД-регулятор, режим для насосів |
| Важкий пуск | дробарки, преси, млини | великий пусковий момент | наступна ступінь потужності, векторне керування, за потреби гальмо |
Крок 3. Живлення: частотний перетворювач для однофазної і трифазної мережі
| Живлення | Коли підходить | На що звернути увагу |
|---|---|---|
| 3 фази 380–400 В | найпоширеніший варіант для промислових двигунів | вибирайте за струмом двигуна; діапазон моделей найширший |
| 1 фаза 220–230 В → 3 фази на двигун | невеликі двигуни там, де є лише однофазна мережа | потужність таких моделей обмежена; вхідний струм вищий, перевірте автомат і переріз кабелю |
Трифазний двигун можна запускати від однофазної розетки лише через перетворювач, у якого вхід однофазний, а вихід трифазний. Ніякі конденсатори чи «зірочки» не дадуть такого плавного керування й повного моменту. Напруга живлення на об’єкті і напруга двигуна мають збігатися з тим, на що розрахований перетворювач.
Крок 4. Скалярне чи векторне керування: чим вони відрізняються
| Тип керування | Для яких задач | Плюси | Обмеження |
|---|---|---|---|
| Скалярне (U/f) | насоси, вентилятори, прості механізми | просте налаштування, нижча ціна | слабший момент на малих обертах |
| Векторне без датчика (SVC) | конвеєри, екструдери, верстати | високий момент на малих обертах, кращий контроль швидкості | потрібне автоналаштування за параметрами двигуна |
| Векторне з енкодером (FOC) | підйомники, намотувальні машини, точне позиціонування | повний момент до нульових обертів, висока точність | потрібні енкодер і плата розширення |
Частотний перетворювач чи пристрій плавного пуску
Обидва пристрої ввімкнуть двигун без різкого стрибка струму, але задачі в них різні. Пристрій плавного пуску лише піднімає напругу під час запуску й зупинки, а потім двигун працює на мережевій частоті. Частотник керує швидкістю весь час роботи.
| Параметр | Частотний перетворювач | Пристрій плавного пуску |
|---|---|---|
| Керування швидкістю | так, у всьому діапазоні | ні, швидкість мережева |
| Плавний пуск і зупинка | так | так |
| Економія енергії на насосах і вентиляторах | суттєва | відсутня |
| Ціна | вища | нижча |
| Коли вибирати | потрібна зміна швидкості або точне керування | потрібен лише м’який пуск і зупинка |
Якщо швидкість змінювати не потрібно, подивіться пристрої плавного пуску. Для точного позиціонування існують серводвигуни та сервоприводи.
Крок 5. Умови встановлення і довжина кабелю до двигуна
- Ступінь захисту (IP) і температура навколишнього середовища: у шафі, у цеху чи поруч із двигуном.
- Охолодження й відстань між перетворювачами в шафі; пил і вологість.
- Двигун із самовентиляцією на малих обертах охолоджується гірше (вентилятор сидить на валу), тому допустимий момент на низькій швидкості зменшується. Для довгої роботи на малих обертах потрібне окреме охолодження або запас за потужністю; дивіться криву допустимого моменту від виробника двигуна.
- Висота над рівнем моря й температура вище паспортної зазвичай вимагають зниження навантаження: дивіться керівництво моделі.
Додаткові опції: гальмівний резистор, дроселі, фільтри
| Опція | Коли потрібна |
|---|---|
| Гальмівний резистор | швидке гальмування великих інерційних мас і часті зупинки: гасить енергію, яку двигун віддає в шину |
| Вхідний дросель | слабка мережа, перекоси напруги, захист від імпульсних завад |
| Вихідний дросель або фільтр | довгий кабель до двигуна |
| Фільтр ЕМС | поруч чутливе обладнання або є вимоги до рівня завад |
| Safe Torque Off (STO) | вимоги безпеки: безпечне зняття моменту без силового контактора |
| Зв’язок (Modbus, Profibus, Profinet) | керування від ПЛК або SCADA; перевірте, що протокол є в моделі або доступний як опція |
Як підключити частотний перетворювач до двигуна
Роботи виконує кваліфікований електрик, а точну схему клем завжди беріть із керівництва вашої моделі: позначення різняться між виробниками. Загальний порядок такий.
- Вимкніть живлення й дочекайтеся розряду конденсаторів: залежно від типорозміру це від 4 до 15 хвилин (наприклад, у Danfoss FC 51), точний час вказано на табличці перетворювача. Перед роботою переконайтеся вимірюванням, що напруги на клемах немає.
- Підключіть мережу до вхідних клем (L1, L2, L3 або R, S, T; для однофазних моделей L і N), а двигун до вихідних клем U, V, W. Не плутайте вхід і вихід, інакше перетворювач вийде з ладу.
- Обов’язково заземліть перетворювач і двигун: захисний провідник PE під’єднують до окремої клеми.
- Кабель двигуна беріть екранований і прокладайте окремо від сигнальних кабелів керування.
- Перед перетворювачем поставте автоматичний вимикач або запобіжники відповідного номіналу.
- Не розмикайте контактором вихід перетворювача, поки двигун працює: розрив струму під навантаженням може пошкодити силові ключі. Якщо контактор потрібен, спочатку зніміть сигнал дозволу роботи, дочекайтеся, поки перетворювач припинить комутацію, і лише тоді розмикайте контактор.
- Сигнали керування (пуск, стоп, задання швидкості) підключіть до клем керування за схемою моделі.
Базове налаштування частотника після підключення
- Внесіть дані зі шильдика: потужність, напругу, номінальний струм, частоту й обороти двигуна.
- Задайте час розгону й гальмування: надто короткий розгін призводить до аварії за перевантаженням, надто швидке гальмування до перенапруги на шині.
- Встановіть мінімальну й максимальну частоту та обмеження струму.
- Виберіть джерело команд: пульт на лицьовій панелі, клеми керування чи інтерфейс зв’язку.
- Якщо є векторне керування, виконайте автоналаштування за параметрами двигуна.
- Перевірте напрямок обертання на холостому ходу й лише потім з’єднуйте двигун із механізмом.
Типові аварії частотного перетворювача і що перевірити
Коди аварій у різних виробників відрізняються, але за змістом вони схожі. Нижче загальна таблиця причин; точні коди дивіться в керівництві моделі.
| Аварія | Можлива причина | Що перевірити |
|---|---|---|
| Перевантаження за струмом | надто короткий розгін, заклинений механізм, коротке замикання в кабелі чи двигуні | збільшити час розгону, перевірити механіку й ізоляцію кабелю та обмоток |
| Перенапруга на шині | надто швидке гальмування, інерційне навантаження | збільшити час гальмування або поставити гальмівний резистор |
| Недонапруга | просідання мережі, обрив фази, поганий контакт | виміряти напругу, перевірити автомат і клеми |
| Перегрів перетворювача | забруднений радіатор, несправний вентилятор, висока температура в шафі | почистити радіатор, перевірити вентилятор і вентиляцію шафи |
| Перевантаження двигуна | завищене навантаження, неправильно введені параметри двигуна | перевірити струм двигуна й дані шильдика в налаштуваннях |
Якщо причина не знайшлася або силовий модуль уже пошкоджено, зверніться на ремонт: діагностика безкоштовна.
Типові помилки при виборі частотного перетворювача
- Підбір лише за кВт, без перевірки номінального струму двигуна.
- Занижена потужність для важкого пуску: перетворювач вимикається на пуску за перевантаженням.
- Скалярне керування там, де потрібен момент на малих обертах.
- Довгий кабель до двигуна без вихідного дроселя чи фільтра.
- Перетворювач у закритій шафі без вентиляції та з перевищенням температури.
- Невірне з’єднання обмоток двигуна: зірка замість трикутника і навпаки.
- Налаштування «на око» замість введення даних зі шильдика та автоналаштування.
